18650鋰電池簡介
18650是鋰離子電池的鼻祖--日本SONY公司當年為了節省成本而定下的一種標準性的鋰離子電池型號，其中18表示直徑為18mm，65表示長度為65mm，0表示為圓柱形電池。
常見的18650電池分為鋰離子電池、磷酸鐵鋰電池。鋰離子電池電壓為標稱電壓為3.7v，充電截止電壓為4.2v，磷酸鐵鋰電池標稱電壓為3.2V，充電截止電壓為3.6v，容量通常為1200mAh-3350mAh，常見容量是2200mAh-2600mAh。
18650鋰電池的結構圖
18650鋰電池內部結構拆解圖
1、用尖嘴鉗夾開電池頭部
2、用尖嘴鉗夾開電池頭部

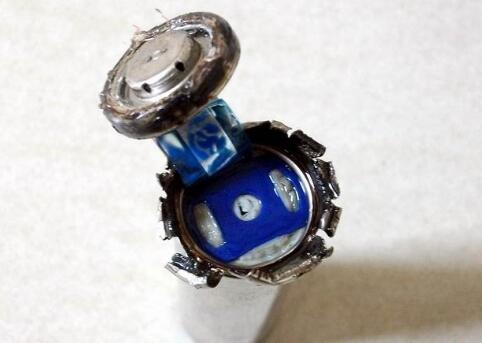

3、拆開電池頭看見內部結構
4、取下電池正極帽
5、電池內部構造
6、取下正極帽的絕緣套

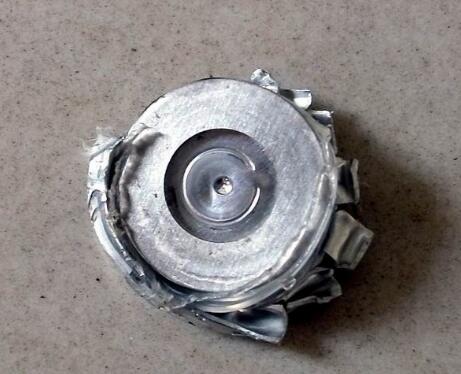

7、拆解后的正極帽
8、這個就是所謂的“安全閥”，有點像輕觸開關，電池0V和這個有直接關系

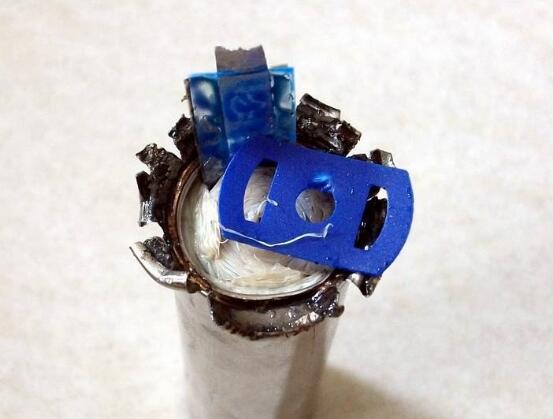

9、取下保護蓋
電池內部像樹的年輪一樣的玩意，伴隨著電解液濕濕的，一圈一圈的，用絕緣的膠帶裹著。
通過拆解我們可以發現，18650電芯由：金屬外殼、正極、負極、薄膜和電解質五部分組成，它們各司其職，以確保正常充放電。
